适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。

生产单位：泊头市星源泵业有限责任公司 点击次数：
产品型号：超大流量齿轮泵可根据用户要求订制！
相关产品：3-2RP凸轮转子泵、YCB型齿轮泵、YCB型不锈钢泵、KCB型不锈钢泵、

咨询热线：0317-8261518 8288510

传真：0317-8221518

产品详情

超大流量齿轮泵

用途
　　适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。

应用范围
　　在输油系统中可用作传输、增压泵；
　　在燃油系统中可用作输送、加压、喷射的燃油泵；
　　在一切工业领域中，均可作润滑油泵用。

结构特点
　　本系列齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
　　泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，泵效率高。
　　泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。
　　从主轴外伸端向泵看，为顺时针旋转。

KCB系列大流量齿轮泵性能参数

型号	流量 Q		转速 n r/min	排出压力 p Mpa	必需汽蚀余量 r m	效率 η %	电动机
型号	m3/h	L/min	转速 n r/min	排出压力 p Mpa	必需汽蚀余量 r m	效率 η %	功率KW	型号
KCB-1200	72	1200	740	0.6	7	43	37	Y280S-8
KCB-1600	95	1600	980	0.6	7	43	45	Y280S-6
KCB-1800	112	1800	740	0.6	7.5	43	55	Y315S-8
KCB-2500	150	2500	985	0.6	7.5	43	75	Y315S-6
KCB-2850	170	2850	740	0.6	8	44	90	Y315L1-8
KCB-3800	230	3800	989	0.6	8	44	110	Y315L1-6
KCB-4100	245	4100	743	0.6	8	44	132	Y355M1-8
KCB-5400	325	5400	989	0.6	8	44	160	Y355M1-6
KCB-5600	330	5600	744	0.6	8	44	160	Y355M2-8
KCB-7600	460	7600	989	0.6	8	44	200	Y355M3-6
KCB-7000	420	7000	744	0.6	8	44	185	Y355L1-8
KCB-9600	570	9600	989	0.6	8	44	250	Y355L2-6

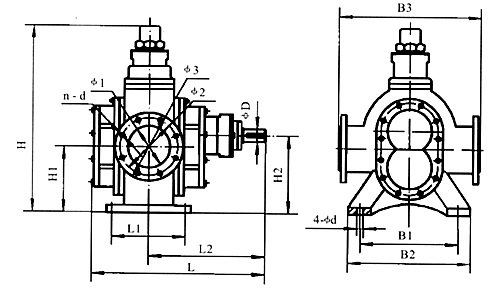

KCB1200-9600型泵外型、安装尺寸

型号	L	L1	L2	B1	B2	B3	H	H1	H2	φ1	φ2	φ3	n-d	φD	4-φd
KCB-1200	715	300	480	415	463	510	708	220	300	150	225	260	8-φ18	56	25
KCB-1600
KCB-1800	830	340	547	460	585	684	876	262	350	200	280	315	8-φ18	76	25
KCB-2500
KCB-2850	948	380	625	520	584	640	915	299	400	250	335	370	12-φ18	86	25
KCB-3800
KCB-4100
KCB-5600	1085	345	700	500	600	740	1155	386	500	350	445	490	12-φ23	95	32
KCB-7000
KCB-7600
KCB-9600

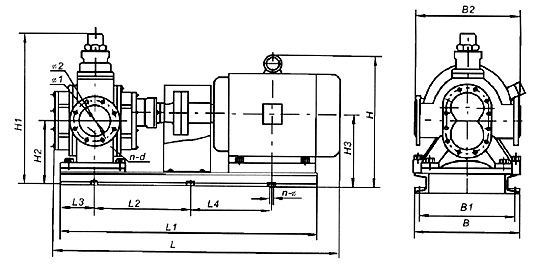

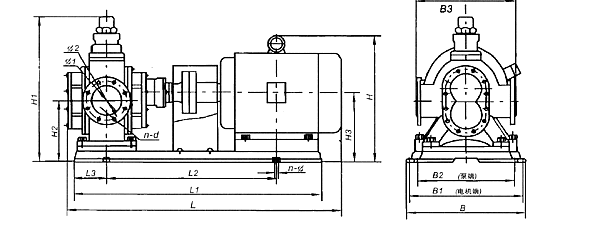

KCB-1200～KCB-9600外型及安装尺寸

型号 Model	L	L1	L2	L3	H	H1	H2	H3	B	B1	B2	B3	φ1	φ2	n×d	n×φ
KCB1200 /0.6	1771	1470	990	194	780	828	340	420	683	631	621	510	φ150	φ225	8- φ18	4- φ25
KCB1600 /0.6
KCB1800 /0.6	2036	1704	1142	230	1020	996	382	470	772	720	720	684	φ200	φ280	8- φ18	4- φ25
KCB2500 /0.6
KCB2850 /0.6	2294	1930	1250	270	1070	1035	419	520	810	750	750	640	φ250	φ335	12- φ18	4- φ30
KCB3800 /0.6
KCB4100 /0.6	2524	2008	1340	270	1200	1035	419	520	1163	906	750	640	φ250	φ335	12- φ18	4- φ30
KCB5400 /0.6
KCB5600	2632	2090	723	245	723	1465	1440	671	785	760	690	740	350	445	12- 23	6- 32
KCB7000	2662	2090	723	245	723	1465	1440	671	785	760	690	740	350	445	12- 23	6- 32
KCB7600	2632	2090	723	245	723	1465	1440	671	785	760	690	740	350	445	12- 23	6- 32
KCB9600	2662	2090	723	245	723	1465	1440	671	785	760	690	740	350	445	12- 23	6- 32

型号 Model	L	L1	L2	L3	H	H1	H2	H3	B	B1	B2	B3	φ1	φ2	n×d	n×φ
KCB5600	2632	2090	723	245	723	1465	1440	671	785	760	690	740	φ350	φ445	12-φ23	6-φ32
KCB7000	2662	2090	723	245	723	1465	1440	671	785	760	690	740	φ350	φ445	12-φ23	6-φ32
KCB7600	2632	2090	723	245	723	1465	1440	671	785	760	690	740	φ350	φ445	12-φ23	6-φ32
KCB9600	2662	2090	723	245	723	1465	1440	671	785	760	690	740	φ350	φ445	12-φ23	6-φ32
