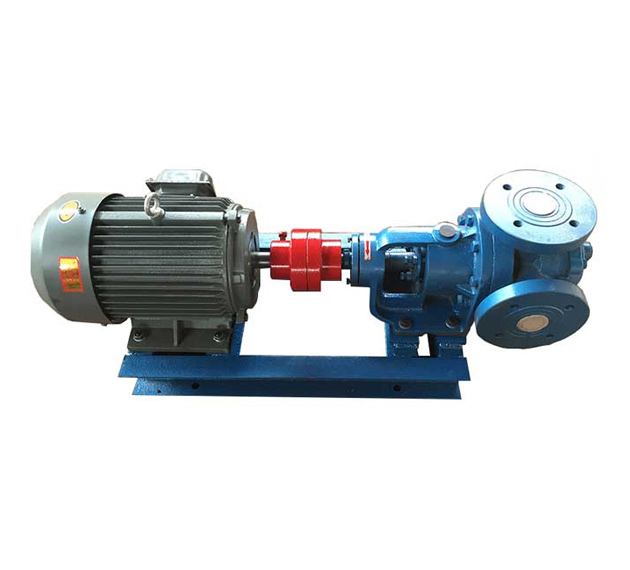

NYP型保温高粘度泵

NYP型保温高粘度泵

NYP高粘度泵、保温夹套泵的结构特点: 输送高粘度树脂、聚氨酯、聚谜、聚乙烯等类似的高粘度物料。 NYP型内环式高粘度泵用途 特别适用高粘度稠度介质的输送。
咨询热线:0317-8261518 8288510
传真:0317-8221518



NYP型保温高粘度泵


原理图


概述
NYP系列内齿泵是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求,研制开发的新型容积式泵,由 于该产品可选用不同的材质和其独特的结构,因此广泛应用于不同性质,不同粘度的介质输送。
适用介质温度:-10℃ —200℃(NYPO.78和NYP2.3的适用温度为-10℃ —80℃)。
适用介质粘度:1.0cSt—300,000cSt(NYPO.78和NYP2.3的适用粘度为1.0cSt—10,000cSt)。


优点
(1)输送液体平稳,无脉动,振动小,噪音低。
(2)有很强的自吸性能。
(3)正确选用零件材料,可输送多种有腐蚀性的介质,使用温度可200℃。
(4)内外转子转向相同,磨损小,使用寿命长。
(5)泵的转速与流量呈线性函数关系,可适当改变转还来改变泵的流量。
(6)特别适用高粘度稠度介质的输送。


NYP型内环式高粘度泵


型号含义

NYP

7.0

A

内齿轮

理论排量L/100r

改进设计顺序号


●NYP系列内齿合高粘度泵性能参数表

型号

流量

压力
Mpa

吸入及排出管口径

必须汽蚀余量m

效率
%

减速方式

m3/h

I/min

功率
KW
转速
r/min
减速机

NYP3/1.0

2

33.3

1.0

Rp11/2

5

45

3

587YCJ71

NYP10/1.0

6100

1.3

Rp2

457.5228YCJ112
8133.3

1.0

Rp2457.5303YCJ100
10166.7Rp2517.5357YCJ100
12200Rp2547.5475YCJ100

NYP30/1.0

 18

300¢805415305YCJ112
22366.7¢805815359YCJ112
28466.7¢806515479YCJ112

NYP50/1.0

50833.3¢1505237128YCJ315
801333.3¢1505845208YCJ355
1001666.6¢1506555253YCJ355

NYP3/1.0

1.525Rp11/2433480

皮带轮传动

233.3Rp11/2433640

NYP10/1.0

8

133.3

Rp2

43

7.5

303
10166.7Rp2497.5357
12200Rp2517.5475

NYP3/1.0

3

50

1

Rp11/2


55

3

960

Y132S-6

与电机直联

密封方式为机械密封

NYP型齿轮泵外形及安装尺寸

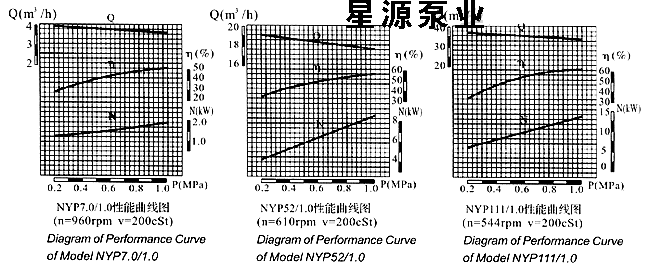

性能曲线图


结构型式(如图一)
(1)工作原理具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入和排出口隔开。转动时,在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。
(2)结构如图1,泵主要有内外转子,轴,泵体,前盖,拖架,密封,轴承等组成。密封有机械密封和填料密封的两种形式,对于高温、高粘稠度及腐蚀性强的介质,选用填料密封。输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通蒸汽保温融化。泵可配安全阀,当泵或管路系统超压时,安全阀门打开,形成内部回流,保证系统安全。泵装置由泵,电机和底座组成。传动方式有桥式和直联式两种。从主轴外伸端向泵看,为顺时针旋转。

(图一)

  1.前盖 2.内转子 3.泵体 4.外转子 5.滑动轴承或滚动轴承
 6.填料密封或机械密封 7.主轴 8.托架

泵头外形尺寸图

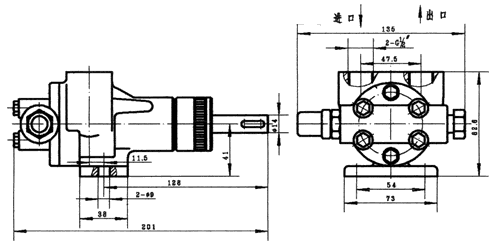

NYP0.78泵头外形尺寸

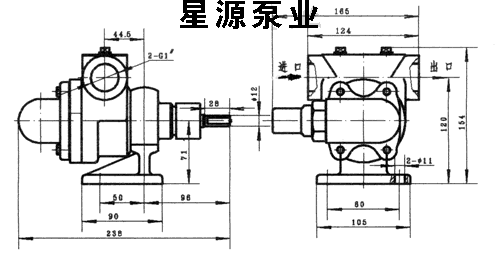

NYP2.3泵头外形尺寸

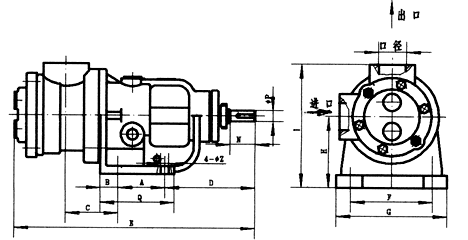

NYP7.0(A),NYP52(A)泵头外形尺寸


泵型号
理论排量
L/100r
ABCDEFGHIQNPZ口径
NYP7.0A
(原NYP3A)
7.0803190154413140172100190127431913M48×2
NYP52A
(原NYP10A)
5212030130200580200240160290180573018M60×2
NYP7.0A
(原NYP3A)
7.05816991473751401728817890431913G11/2"
NYP52A
(原NYP10A)
52701795257523204235140270102573015G2"

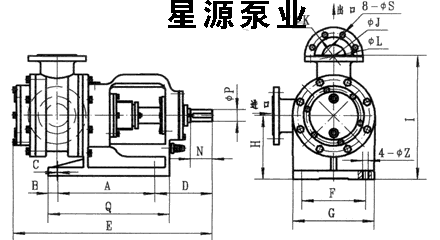

NYP3.6,NYP24,NYP80,NYP111(A),NYP727泵头外形尺寸

型号

理论排量
L/100r

A

B

C

D

E

F

G

H

I

J

K

L

N

P

Q

S

Z

ZNYP3.6

3.6

80

31

89

154

398

140

172

100

220

40

84

110

43

19

127

4-φ18

13

NYP24

24

120

30

94

196

518

200

240

160

320

50

125

165

57

30

180

4-φ18

18

NYP80

80

170

27.5

138.5

183.5

592

220

255

180

390

80

160

200

75

42

225

8-φ18

15

NYP111
(原NYP30A)

111

170

25

142

188

616

220

255

180

390

80

160

200

58

40

225

8-φ18

15

NYP111
(原NYP30A)

111

340

30

3

198

688

220

280

220

430

80

160

200

75

42

420

8-φ18

20

NYP320

320

340

35

120.5

268

849

330

400

260

520

125

210

250

120

65

410

8-φ18

22

NYP727
(原NYP50A)

727

410

40

170

260

1060

370

450

360

680

150

240

285

120

80

530

8-φ18

22

整机外形与安装尺寸

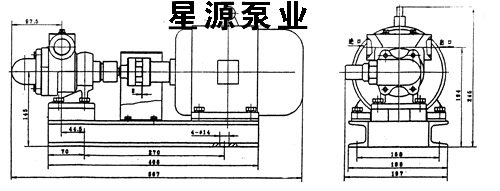

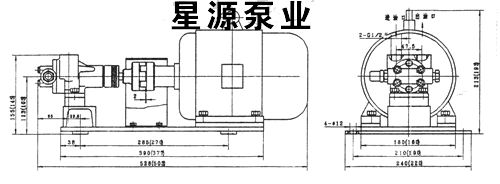

(1)与电机直联配焊接底座
NYP0.78配Y90S(Y8021)电机


NYP2.3配Y90S电机

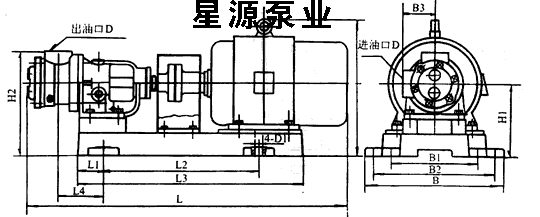

配铸铁底座

型号

 L

 L1

 L2

 L3

 L4

H

H1

 H2

 B

 B1

 B2

 B3

 D

 4-D1

配套电机

型号

功率

NYP7.0

913

85

399

600

164

365

182

272

385

225

335

90

G11/2"

φ22

Y132S-6

3kw

NYP7.0A

905

72

439

636

1275

390

207

297

396

248

346

90

M48×2

φ22

Y132S-6

3kw

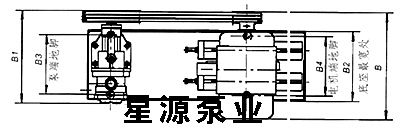

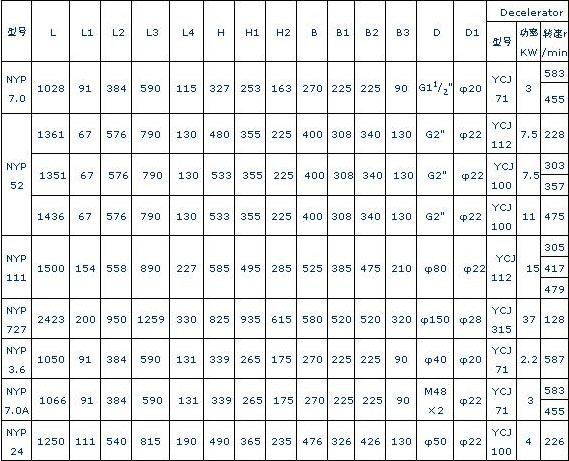

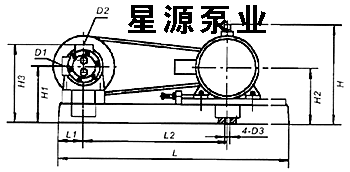

(2)采用皮带轮联接传动(桥式)




选泵时应考虑的主要事项
(1)介质的润滑性、清洁度、腐蚀性。
(2)介质的粘稠度、温度。
(3)泵进口压力及出口压力,安装高度。
(4)使用场合的防爆要求。
(5)订货时请注明泵型号,设计使用压力,转速,介质粘度,温度,电机防爆级别,介质名称。
(6)对于本样本所列以外的特别工况条件,可按用户要求单独设计供货。
本样本所列条款如有变动,恕不另行通知。
