RYF型风冷式热油泵

概述
       该泵结构合理，性能优良，使用可靠。适用于输送不含固体颗粒的高温液体。
       其耐腐蚀程度和使用温度取决于与介质接触的主要零件的材料（分三类：1.HT200;II.ZG230-450;III.1Cr18Ni9Ti,OCr18Ni12-Mo2Ti)

适用范围
     1、石油及化学工业
     2、油脂工业
     3、合成纤维工业
     4、纺织印染工业
     5、塑料及橡胶工业
     6、造纸工业
     7、木材工业
     8、建筑工业
     另外，还在机械工业、食品工业、医药生产、热油炉供油循环系统、热油取暖循环系统中广泛应用。

性能范围（按设计点）
     1、流量1-500m3/h;
     2、扬程10-125m;
     3、温度-20。C-350。C；

型号意义：以RY100-65-200A为例

RY	100	65	200	A
热油泵	泵体入口直径	泵体出口直径	叶轮名义外径	表示叶轮外径第一次切割（D、E表示变型叶轮

RY型风冷式热油泵性能参数表

泵型号	流量 m3/h	扬程 m	转速 n r/min	功率 kw		效率η %	电机（Y型）机座号
泵型号	流量 m3/h	扬程 m	转速 n r/min	轴功率	配用功率	效率η %	电机（Y型）机座号
15-15-100	3	10	2800	0.45	0.75	20	801
15-15-100A	2	10	2800	0.36	0.55	18	AO2-7122
15-15-100B	1	10	2800	0.2	0.37	15	AO2-7112
20-20-100	1	10	2800	0.09	0.37	26	AO2-7112
20-20-125	1.5	22	2800	0.22	0.75	30	801
40-25-160	10	28	2900	1.72	2.2	45	90L
25-25-160	3	27	2900	0.53	1.5	30	90S
32-32-160	6	28	2900	0.85	1.5	50	90S
50-32-160	12.5	30	2900	1.90	3.0	57	100L
50-32-200	18	40	2900	3.92	5.5	50	132Sl
50-32-200A	16	32	2900	3.35	4	42	112M
50-32-250	12.5	80	2900	6.2	11	44	160Ml
65-50-160	20	32	2900	3.17	5.5	55	132S1
65-40-200	30	48	2900	6.3	7.5	62	132S2
65-40-200A	25	35	2900	4.0	5.5	59	132S1
65-40-250	25	80	2900	10.3	15	53	160M2
65-40-250A	20	51	2900	5.67	7.5	49	132S2
65-40-315	25	125	2900	18.9	30	45	200L1
65-40-315A	22.5	100	2900	15.3	22	40	180M
80-50-200	50	50	2900	9.7	15	70	160M2
80-50-200A	45	40	2900	7.8	11	63	160M1
80-50-200B	40	32	2900	6.37	7.5	55	132S2
80-50-250	50	80	2900	17.1	22	58	180M
80-50-250A	43	60	2900	12.8	15	55	160M2
80-50-315	50	125	2900	30.4	45	56	225M
80-50-315A	45	100	2900	23.6	30	52	200L1
100-65-200	100	50	2900	18.4	22	74	180M
100-65-200A	94	44	2900	16	22	70	180M
100-65-200B	87	38	2900	13.8	15	65	160M2
100-65-200C	80	32	2900	11.8	15	59	160M2
100-65-250	100	80	2900	32.06	37	68	200L2
100-65-250A	95	72	2900	29	37	64	200L2
100-65-250B	90	65	2900	26.2	30	61	200L1
100-65-250C	85	50	2900	20.3	30	57	200L1
100-65-315	100	125	2900	50.06	75	68	280S
100-65-315A	95	113	2900	45.23	55	64.63	250M
100-65-315B	90	100	2900	40.5	55	60.50	250M
100-65-315C	82	84	2900	34.76	45	54	225M
125-100-200	200	50	2900	35.4	45	77	225M
125-100-200A	178	40	2900	26.6	37	73	200L2
125-100-250	200	70	2900	47	55	80	250M
125-100-250A	190	63	2900	41.6	55	78	250M
125-100-250B	180	57	2900	37.9	45	74	225M
125-100-250C	170	51	2900	32.15	45	72	225M
125-100-250D	150	70	2900	40	45	70	225M
150-150-200	350	50	2900	60	75	80	280S
150-150-200A	313	40	2900	45	55	76	250M
200-150-400	350	50	1450	61.8	75	78	280S
200-150-400A	330	45	1450	52.8	75	77	280S
250-200-400	500	50	1480	86.2	110	79	315S
250-200-500	500	80	1480	136	160	76.5	315M
250-200-500A	400	50	1480	75	90	73	280M

RY型风冷式热油泵安装尺寸及曲线
结构简介
      RY型热油泵为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。

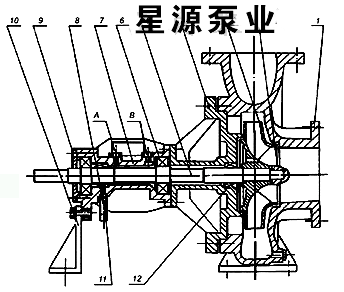

      主要由壳体、转子、轴承、密封等部分组成，采用填料密封结构（详见图二），附加耐温油封，起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。
      该泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠

1、泵体
2、叶轮螺母
3、叶轮
4、泵盖
5、泵轴
6、轴承
7、轴承体
8、导油管
9、轴承压盖
10、支架
11、油封
12、填料

机组安装尺寸图

泵型号	A1	A2	B1	B2	B3	B4	a	H	h1	h2	D1	D2	n1-d1	n2 -d2	K	L
20-20-100	220	195	535	300	117	86	52	120	80	100	65	65	4-φ12	4 -φ12	φ16	537
20-20-125						75	60	125	85	115						607.5
25-25-160	300	280	680	410	120	70	75	170	110	150	85	85	4-φ14	4 -φ14	φ20	623
32-32-160								180	120	130	100	100	4-φ16	4 -φ16		647
40-25-160											125	100	4-φ18	4 -φ14		670
50-32-160	400	370	970	600	165	90	85	227	132	160	125	100	4-φ18	4 -φ18	φ25	895
50-32-200							80	255	160	180						965
65-40-200							100				145	110				985
65-50-160							80	227	132	160		125				965
50-32-250	440	410	1150	740	205	115	100	270	180	225	125	100	4-φ18	4 -φ18	φ25	1070
80-50-200						110		250	160	200	160	125				1100
65-40-250	490	460	1280	840	220	130	100	285	180	225	145	110	4-φ18	4 -φ18	φ28	1300
80-50-250							125				160	125	8-φ18	4 -φ18		1325
100-65-200							100				180	145				1300
65-40-315	550	510	1430	940	245	140	125	305	200	250	145	110	4-φ18	4 -φ18	φ28	1432
100-65-250											180	145	8-φ18			1450
125-100-200	670	630	1630	1060	285	180	125	335	200	280	210	180	8-φ18	8 -φ18	φ28	1630
125-100-250							140	360	225							1673
80-50-315			1830	1200	315	200	125	390			160	125		4 -φ18		1700
100-65-315											180	145				1700
150-150-200							150			315	240	240		8 -φ23		1732
200-150-400							160	480	315	450	295	240	8-φ23	8 -φ23		1850
250-200-400	860	1010	2150	1200	525	350	200	630	400	470	385	320	12-φ33	12 -φ30	φ35	2321
250-200-500								680	450	540						2572
